المنت فلنج دار چیست و انواع و ویژگی آن
المنت فلنج دار:
المنت فلنج دار یک نوع المنت حرارتی است که برای گرم کردن مایعات و سیالات در صنایع مختلف مورد استفاده قرار می‌گیرد. این المنت‌ها از یک سیم مقاومت الکتریکی تشکیل شده‌اند که در داخل یک غلاف فلزی قرار دارد. یک یا چند فلنج به انتهای این غلاف جوش داده می‌شود.

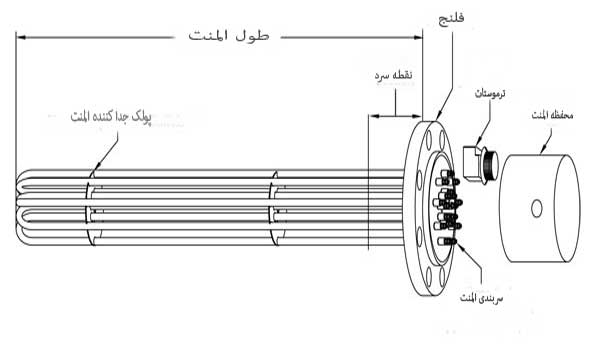

اجزای اصلی المنت فلنج دار
المنت فلنج دار، به عنوان یکی از پرکاربردترین انواع المنت‌های گرمایشی صنعتی، از اجزای مختلفی تشکیل شده است که هر کدام وظیفه خاصی را بر عهده دارند. در اینجا به بررسی اجزای اصلی این المنت می‌پردازیم:
عناصر گرمایشی (Heating Elements):
این عناصر، که معمولاً از سیم‌های مقاومتی مانند نیکل-کروم ساخته میشوند، وظیفه تولید حرارت را بر عهده دارند.
عبور جریان الکتریکی از این سیم‌ها، باعث ایجاد حرارت می‌شود.
شکل و طول این عناصر، بر میزان حرارت تولیدی و نحوه توزیع آن تأثیر می‌گذارد.
غلاف (Sheath):
غلاف، پوششی فلزی است که عناصر گرمایشی را در بر می‌گیرد و از آنها در برابر عوامل محیطی محافظت می‌کند.
جنس غلاف، با توجه به نوع سیال مورد گرمایش و شرایط محیطی انتخاب می‌شود.
غلاف‌های استنلس استیل، مس و اینکونل از جمله رایج‌ترین انواع غلاف‌ها هستند.
فلنج (Flange):
فلنج، قطعه‌ای دایره‌ای شکل است که برای اتصال المنت به مخزن یا لوله استفاده می‌شود.
فلنج‌ها در ابعاد و استانداردهای مختلفی تولید میشوند.
جنس فلنج، معمولاً از فولاد یا استنلس استیل است.
عایق (Insulation):
عایق، ماده‌ای است که بین عناصر گرمایشی و غلاف قرار می‌گیرد و از انتقال حرارت به فلنج جلوگیری می‌کند.
اکسید منیزیم، یکی از رایج‌ترین مواد عایق مورد استفاده در المنت‌های فلنج دار است.
اتصالات الکتریکی (Electrical Connections):
اتصالات الکتریکی، برای اتصال المنت به منبع تغذیه برق استفاده میشوند.
این اتصالات، باید به گونه‌ای طراحی شوند که در برابر حرارت و رطوبت مقاوم باشند.
پولک جدا کننده نقطه سره:
پولک جدا کننده نقطه سره از دیگر اجزای المنت فلنج دار می باشد که از ورود مایعات و مواد خارجی به داخل المنت جلوگیری می کند.
نکات مهم:
انتخاب جنس و ابعاد هر یک از این اجزا، به نوع کاربرد المنت و شرایط محیطی بستگی دارد.
کیفیت مواد اولیه و نحوه ساخت المنت، بر طول عمر و عملکرد آن تأثیر بسزایی دارد.
با در نظر گرفتن این اجزا و ویژگی‌های آنها، می‌توان المنت فلنج دار مناسب برای هر کاربرد را انتخاب کرد.
دليل نام گذاري المنت فلنج دار
بسياری از اين المنت های فلنج دار بخاطر اينکه اغلب در مايعات غرق مي شوند و اصلي ترين اجزاي آن فلنج مي باشد آن ها را المنت هاي فلنج دار مي نامند.

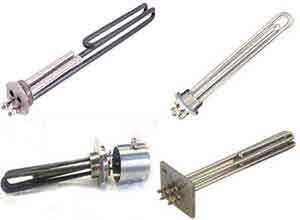

انواع المنت فلنج دار
المنت‌های فلنج دار، به عنوان یکی از پرکاربردترین انواع المنت‌های گرمایشی صنعتی، در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرند. تنوع در طراحی و ساخت این المنت‌ها، امکان استفاده از آنها را در شرایط مختلف و برای گرمایش سیالات گوناگون فراهم می‌کند. در اینجا به بررسی دقیق‌تر انواع المنت‌های فلنج دار می‌پردازیم:
بر اساس نوع کاربرد:
المنت فلنج دار مستقیم:
در این نوع المنت، عناصر گرمایشی مستقیماً با سیال در تماس هستند.
مناسب برای گرمایش سریع و کارآمد سیالات.
کاربرد در مواردی که نیاز به انتقال حرارت بالا و زمان گرمایش کوتاه است.
المنت فلنج دار غیر مستقیم:
عناصر گرمایشی درون یک غلاف محافظ قرار دارند و با سیال تماس مستقیم ندارند.
مناسب برای گرمایش سیالات خورنده یا حساس به دما.
افزایش طول عمر المنت و کاهش خطر آلودگی سیال.
المنت فلنج دار ضد انفجار:
طراحی شده برای استفاده در محیط‌های خطرناک و قابل اشتعال.
دارای استانداردهای ایمنی بالا و مقاومت در برابر انفجار.
کاربرد در صنایع نفت، گاز و پتروشیمی.
المنت فلنج دار سوپر هیتر:
قابلیت گرمایش سیالات تا دماهای بسیار بالا.
استفاده از مواد و طراحی خاص برای تحمل دماهای بالا.
کاربرد در صنایع خاص با نیاز به دماهای بسیار بالا.
المنت فلنج دار مخزنی:
طراحی شده برای نصب در مخازن بزرگ و تانکرهای صنعتی.
دارای توان‌های بالا و ابعاد مناسب برای مخازن بزرگ.
کاربرد در صنایع مختلف برای گرمایش حجم بالای سیالات.
المنت فلنج دار آبگرمکن:
برای گرم کردن آب در آبگرمکن های برقی طراحی شده است.
از عناصر لوله ای با پوشش مسی تشکیل شده اند که به یک فلنج جوش داده شده است.
به همراه ترموستات برای کنترل دمای آب ارائه میشوند.
بر اساس شکل ظاهری:
المنت فلنج دار U شکل:
مناسب برای گرمایش سیالات با ویسکوزیته بالا.
شکل U شکل باعث افزایش سطح تماس با سیال می‌شود.
المنت فلنج دار با چند فلنج:
برای افزایش سطح تماس و انتقال حرارت بهتر.
مناسب برای کاربردهایی که نیاز به گرمایش سریع و یکنواخت دارند.
بر اساس ولتاژ ورودی:
المنت فلنج دار تک فاز:
برای مصارف خانگی و صنعتی با توان‌های پایین.
قابل اتصال به برق تک فاز.
المنت فلنج دار سه فاز:
برای مصارف صنعتی با توان‌های بالا.
قابل اتصال به برق سه فاز.
مزایای استفاده از المنت فلنج دار
المنت‌های فلنج دار به دلیل طراحی خاص و ویژگی‌های منحصر به فردشان، مزایای متعددی را در مقایسه با سایر انواع المنت‌های گرمایشی ارائه می‌دهند. در اینجا به برخی از مهم‌ترین مزایای استفاده از این المنت‌ها اشاره می‌کنیم:
کارایی و راندمان بالا:
المنت‌های فلنج دار به دلیل تماس مستقیم با سیال، انتقال حرارت بسیار بالایی دارند و در نتیجه، راندمان گرمایشی آنها بسیار بیشتر از سایر المنت‌ها است.
این ویژگی باعث صرفه‌جویی در مصرف انرژی و کاهش هزینه‌های عملیاتی می‌شود.
نصب و نگهداری آسان:
نصب المنت‌های فلنج دار بسیار ساده و سریع است و نیاز به تخصص خاصی ندارد.
تعویض و نگهداری این المنت‌ها نیز به راحتی انجام می‌شود و در صورت بروز مشکل، می‌توان به سرعت آنها را تعمیر یا تعویض کرد.
تنوع و انعطاف‌پذیری:
المنت‌های فلنج دار در انواع مختلف و با توان‌ها و ولتاژهای گوناگون تولید میشوند.
این تنوع، امکان انتخاب المنت مناسب برای هر نوع کاربرد و شرایط محیطی را فراهم می‌کند.
استحکام و دوام بالا:
المنت‌های فلنج دار از مواد اولیه با کیفیت و مقاوم ساخته میشوند و در برابر خوردگی، فشار و دماهای بالا مقاوم هستند.
این ویژگی باعث افزایش طول عمر و کاهش هزینه‌های نگهداری این المنت‌ها می‌شود.
کنترل دقیق دما:
بسیاری از المنت‌های فلنج دار به سنسورهای دما مجهز هستند و امکان کنترل دقیق دمای سیال را فراهم می‌کنند.
این ویژگی برای کاربردهایی که نیاز به دقت بالا در کنترل دما دارند، بسیار حائز اهمیت است.
ایمنی بالا:
المنت‌های فلنج دار با رعایت استانداردهای ایمنی طراحی و ساخته میشوند و در برابر خطرات الکتریکی و حرارتی ایمن هستند.
انواع ضد انفجار این المنت ها هم برای محیط های پرخطر موجود می باشد.
کاربردهای گسترده:
المنت‌های فلنج دار در صنایع مختلفی از جمله صنایع نفت و گاز، پتروشیمی، غذایی، دارویی و شیمیایی کاربرد دارند.
این المنت‌ها برای گرم کردن انواع سیالات از جمله آب، روغن، مواد شیمیایی و مواد غذایی استفاده میشوند.
به طور کلی، المنت‌های فلنج دار به دلیل کارایی بالا، نصب آسان، تنوع، استحکام و ایمنی، انتخابی ایده‌آل برای گرمایش انواع سیالات در کاربردهای صنعتی هستند.
مزيت المنت هاي فلنج دار الکتريکي نسبت به مشعل هاي گازي و گازوئيلی
مزاياي قابل توجه از المنت هاي فلنج دار اين است که آنها محيط زيست را آلوده نميکنند و انرژي کارآمدتري نسب به سوخت هاي فسيلي هستند، هزينه هاي سوخت که رو به افزايش است ديگر عامل فاجعه اي نيست، علاوه بر اين واحد هاي گرمايش الکتريکي هيچ انرژي باقي مانده را از دست نمي دهند، در حالي که استفاده از مشعل هاي گازي انرژي زيادی در حال گرمايش از دست ميدهند یا اتلاف مینمایند و همچنين مشعل هاي گازی و گازوئيلی نياز به تعمير و نگهداري دوره اي دارند که نسبتا هزينه زيادی از نظر اقتصادي دارند.
- المنت هاي گرمايشي ارائه شده توسط اين کارگاه بسيار با دوام و در برابر خوردگي ساخته شده هستند، در ساخت آن ها از موادي مانند فولاد و يا فولاد ضد زنگ به ترکيبات آلياژی خاص استفاده مي گردد.
نکات مهم در هنگام خرید المنت فلنج دار
خرید المنت فلنج دار نیازمند دقت و توجه به جزئیات است تا بتوانید بهترین گزینه را برای نیازهای خود انتخاب کنید. در ادامه به برخی از مهم‌ترین نکات که باید هنگام خرید این نوع المنت‌ها مد نظر قرار دهید، اشاره می‌کنیم:
مشخصات فنی المنت
توان: قدرت المنت باید متناسب با حجم و نوع سیالی که می‌خواهید گرم کنید انتخاب شود. توان کم ممکن است باعث گرم شدن ناکافی شود و توان زیاد می‌تواند به المنت آسیب برساند.
ولتاژ: ولتاژ المنت باید با ولتاژ منبع تغذیه شما مطابقت داشته باشد. ولتاژ نامناسب می‌تواند باعث آسیب به المنت یا سیستم برق شود.
جنس ماده: جنس ماده‌ای که المنت با آن در تماس است باید در نظر گرفته شود تا از خوردگی و کاهش عمر المنت جلوگیری شود. برای مثال، اگر المنت در تماس با مواد شیمیایی خورنده باشد، باید از جنس مقاوم‌تری انتخاب شود.
ابعاد: ابعاد المنت باید با ابعاد محل نصب شما مطابقت داشته باشد. ابعاد نامناسب می‌تواند باعث نصب نادرست و کاهش راندمان المنت شود.
دمای کاری: دمای کاری المنت باید با دمای مورد نیاز شما سازگار باشد. دمای کاری بیش از حد می‌تواند به المنت آسیب برساند.
نوع اتصال
فلنج: نوع فلنج و ابعاد آن باید با محل نصب شما مطابقت داشته باشد. فلنج‌های مختلفی مانند فلنج جوشی، رزوه‌ای و فشاری وجود دارد.
جنس فلنج: جنس فلنج باید با جنس مخزن یا لوله شما سازگار باشد و در برابر خوردگی مقاومت کند.
شرایط محیطی
دما محیط: دمای محیطی که المنت در آن نصب می‌شود بر عملکرد آن تأثیر می‌گذارد.
رطوبت: در محیط‌های مرطوب، باید از المنت‌هایی با پوشش محافظ استفاده شود.
وجود مواد خورنده: اگر المنت در معرض مواد شیمیایی خورنده قرار می‌گیرد، باید از جنس مقاوم‌تری انتخاب شود.
سایر نکات
طول عمر: طول عمر المنت به عوامل مختلفی مانند جنس مواد، کیفیت ساخت، شرایط کاری و نحوه نصب بستگی دارد.
راندمان: راندمان المنت نشان می‌دهد که چه مقدار از انرژی مصرفی به گرما تبدیل می‌شود. المنت‌های با راندمان بالا، انرژی کمتری مصرف می‌کنند.
ایمنی: المنت‌های حرارتی باید دارای استانداردهای ایمنی لازم باشند تا از بروز حوادث جلوگیری شود.
گارانتی: بهتر است المنت‌هایی را انتخاب کنید که دارای گارانتی باشند.
کجا المنت فلنج دار بخریم؟
شما می‌توانید المنت فلنج دار را از فروشگاه‌های تجهیزات صنعتی، شرکت‌های تولیدکننده المنت و فروشگاه‌های آنلاین خریداری کنید. هنگام خرید، حتما به کیفیت محصول، گارانتی و خدمات پس از فروش توجه کنید.
توجه: برای انتخاب و خرید المنت مناسب، بهتر است با یک متخصص در این زمینه مشورت کنید.
انواع المنت فلنج دار مخزنی
تولید کننده المنت فلنج دار
سازنده انواع المنت هاي حرارتي و صنعتي مانند گرمکن آب، المنت مخزني و المنت تانکر بيش از المنت هاي جانبی، المنت هاي گردشی و المنت هاي داخلي. اين المنت فلنج دار معمولا براي برنامه هاي مختلف صنعتي استفاده مي شوند و آنها يک روش سريع و کارآمد براي گرم کردن مايعات هستند.
المنت مخصوص مخزن گرم کن آب
مبدل حرارتی برقی
کاربردهای المنت فلنج دار
المنت‌های فلنج دار به دلیل قابلیت گرمایش مؤثر و کارآمد سیالات، در صنایع مختلفی کاربرد دارند. در اینجا به برخی از مهم‌ترین کاربردهای این المنت‌ها اشاره می‌کنیم:
گرمایش مایعات در مخازن و تانکرهای صنعتی:
المنت‌های فلنج دار برای گرم کردن انواع مایعات از جمله آب، روغن، مواد شیمیایی و مواد غذایی در مخازن و تانکرهای صنعتی استفاده میشوند.
این کاربرد در صنایعی مانند نفت و گاز، پتروشیمی، غذایی و دارویی بسیار رایج است.
گرمایش روغن در سیستم‌های هیدرولیک:
در سیستم‌های هیدرولیک، روغن برای انتقال نیرو استفاده می‌شود.
المنت‌های فلنج دار برای گرم کردن روغن و حفظ ویسکوزیته مناسب آن در شرایط مختلف دمایی استفاده میشوند.
گرمایش آب در آبگرمکن‌های صنعتی و خانگی:
المنت‌های فلنج دار در آبگرمکن‌های برقی برای گرم کردن آب استفاده میشوند.
این کاربرد در منازل، هتل‌ها، بیمارستان‌ها و سایر اماکن عمومی رایج است.
گرمایش مواد شیمیایی در صنایع پتروشیمی:
در صنایع پتروشیمی، مواد شیمیایی در دماهای مختلف فرآوری میشوند.
المنت‌های فلنج دار برای گرم کردن مواد شیمیایی و حفظ دمای مناسب آنها در فرآیندهای مختلف استفاده میشوند.
گرمایش مواد غذایی در صنایع غذایی:
در صنایع غذایی، المنت‌های فلنج دار برای گرم کردن مواد غذایی در فرآیندهای مختلف مانند پخت، سرخ کردن و استریلیزه کردن استفاده میشوند.
گرمایش هوا در سیستم‌های تهویه مطبوع:
المنت‌های فلنج دار در سیستم‌های تهویه مطبوع برای گرم کردن هوا در فصول سرد سال استفاده میشوند.
صنایع نفت و گاز:
در صنایع نفت و گاز، المنت‌های فلنج دار برای گرم کردن نفت خام، گاز طبیعی و سایر سیالات در فرآیندهای مختلف استفاده میشوند.
صنایع دریایی:
در کشتی سازی و صنایع دریایی برای گرمایش مخازن سوخت کشتی، گرمایش آب و روغن استفاده می شوند.
به طور کلی، المنت‌های فلنج دار به دلیل کارایی بالا، نصب آسان و تنوع در طراحی، در طیف گسترده‌ای از کاربردهای صنعتی و خانگی مورد استفاده قرار می‌گیرند.
انواع فلنج مورد استفاده در المنت‌ها
فلنج‌ها به عنوان اتصالاتی کلیدی در المنت‌های حرارتی عمل می‌کنند و نقش مهمی در اتصال ایمن و موثر المنت به سیستم‌های مختلف دارند. انتخاب نوع فلنج مناسب به عوامل مختلفی از جمله فشار، دما، نوع سیال، جنس مخزن و... بستگی دارد.
انواع رایج فلنج در المنت‌ها
فلنج‌های جوشی:
مزایا: استحکام بسیار بالا، مناسب برای فشارهای بالا و دماهای زیاد، قابلیت آب‌بندی کامل.
کاربرد: در صنایع نفت و گاز، پتروشیمی و نیروگاه‌ها.
فلنج‌های رزوه‌ای (پیچ و مهره‌ای):
مزایا: نصب آسان و سریع، امکان باز و بسته کردن مکرر.
کاربرد: در سیستم‌هایی با فشار و دمای متوسط، صنایع غذایی و دارویی.
فلنج‌های اورینگ دار:
مزایا: آب‌بندی خوب، مقاومت در برابر خوردگی، نصب آسان.
کاربرد: در سیستم‌های با فشار کم تا متوسط، صنایع شیمیایی.
فلنج‌های لب‌به‌لب:
مزایا: طراحی ساده، نصب آسان.
کاربرد: در سیستم‌هایی با فشار کم، صنایع غذایی.
عوامل موثر در قیمت المنت فلنج دار
قیمت المنت فلنج دار به عوامل مختلفی بستگی دارد که عبارتند از:
جنس المنت: جنس المنت (مانند استیل، تیتانیوم، نیکروم) بر قیمت و مقاومت آن در برابر خوردگی و دما تاثیر می‌گذارد.
ابعاد المنت: طول، قطر و تعداد پره‌های المنت بر قیمت آن تاثیرگذار است.
توان المنت: توان المنت بر اساس میزان حرارت مورد نیاز شما تعیین می‌شود و بر قیمت آن تاثیر می‌گذارد.
نوع فلنج: جنس و ابعاد فلنج نیز بر قیمت المنت تاثیرگذار است.
تولیدکننده: برند و کیفیت ساخت المنت نیز بر قیمت آن تاثیر می‌گذارد.
نکات مهم هنگام خرید المنت فلنج دار
مشاوره با متخصص: قبل از خرید، با یک متخصص در زمینه المنت‌های حرارتی مشورت کنید تا المنت مناسب با نیازهای شما را انتخاب کنید.
کیفیت ساخت: به کیفیت ساخت المنت توجه کنید. المنت‌های باکیفیت دارای عایق‌بندی مناسب و اتصالات محکم هستند.
گارانتی: گارانتی محصول نشان‌دهنده کیفیت و اطمینان از خدمات پس از فروش است.
قیمت: قیمت را با کیفیت محصول مقایسه کنید.
موارد زیر می‌تواند به شما در تصمیم‌گیری بهتر کمک کند:
مخزنی که می‌خواهید گرم کنید: جنس مخزن، حجم آن و سیالی که در آن قرار دارد.
دمای مورد نظر: دمایی که می‌خواهید به آن برسید.
منبع تغذیه: ولتاژ و جریان موجود در محل نصب.
بودجه: بودجه‌ای که برای خرید المنت در نظر گرفته‌اید.
عوامل موثر در انتخاب نوع فلنج
فشار سیستم: فلنج‌ها باید قادر به تحمل فشار سیال باشند.
دمای کارکرد: فلنج‌ها باید در برابر دمای بالا مقاوم باشند.
نوع سیال: جنس فلنج باید با سیال سازگار باشد تا خوردگی رخ ندهد.
جنس مخزن یا لوله: فلنج باید به جنس مخزن یا لوله جوش یا پیچ شود.
استانداردهای صنعتی: فلنج‌ها باید مطابق با استانداردهای صنعتی (مانند ANSI، DIN) باشند.
مواد مورد استفاده در ساخت فلنج‌ها
فولاد کربنی: برای کاربردهای عمومی و فشارهای متوسط
فولاد ضد زنگ: برای محیط‌های خورنده و دمای بالا
آلیاژهای نیکل: برای دماهای بسیار بالا و محیط‌های خورنده
چدن: برای فشارهای کم و کاربردهای خاص
نکات مهم در انتخاب فلنج
ابعاد فلنج: ابعاد فلنج باید با ابعاد سوراخ روی مخزن یا لوله مطابقت داشته باشد.
ضخامت فلنج: ضخامت فلنج باید متناسب با فشار و دما باشد.
جنس واشر: جنس واشر باید با جنس فلنج و سیال سازگار باشد.
نحوه نصب: نحوه نصب فلنج (جوشکاری، پیچاندن، ...) باید به درستی انجام شود تا از نشتی جلوگیری شود.
انتخاب نوع فلنج مناسب به عواملی متعدد بستگی دارد و نیاز به بررسی دقیق شرایط کاری دارد.
از کجا المنت فلنج دار بخریم؟
شما می‌توانید المنت فلنج دار را از فروشگاه‌های تجهیزات صنعتی، فروشگاه‌های آنلاین و شرکت‌های تولیدکننده المنت حرارتی تهیه کنید.
- نمونه از تصاویر المنت های ساخته شده توسط این مجموعه
المنت فلنج دار تخت آهنی- قیمت المنت سه فاز
- المنت میله ای فلنج دار
- المنت مخصوص تانکر
- المنت فلنج دار 3 گوش
- المنت فلنج دار 2 اینچ برنجی
