المنت فین دار یا المنت میله ای فین دار نوعی هیتر لوله‌ای برای گرمایش هوا و گاز است که روی غلاف آن فین یا پره فلزی قرار می‌گیرد. این فین‌ها می‌توانند به شکل مارپیچ یا فرم‌های دیگر ساخته شوند و با افزایش سطح تبادل حرارت، انتقال گرما از غلاف به جریان هوا را بهتر می‌کنند. این ساختار در داکت، خشک‌کن، فن‌هیتر، گرمخانه، هواساز و بسیاری از تجهیزات حرارتی صنعتی کاربرد دارد.

برای خرید المنت فین دار یا استعلام قیمت المنت فین دار، فقط طول و قطر المنت کافی نیست. باید توان، ولتاژ، نوع جریان هوا، سرعت فن، دمای ورودی و خروجی، جنس غلاف، جنس فین، فاصله پره‌ها، نوع اتصال، محل نصب، درجه حفاظت ترمینال، شرایط رطوبت و آلودگی محیط بررسی شود. اگر هدف شما گرمایش هوا یا داکت است، صفحه المنت فین دار اصلی‌ترین مرجع انتخاب این محصول است؛ اما برای مقایسه با مدل‌های مشابه، شناخت المنت میله ای و المنت پره ای هم به تصمیم‌گیری دقیق‌تر کمک می‌کند.

این مقاله با هدف آموزشی نوشته شده است. در ادامه، المنت فین دار را از دید برق، مکانیک، حرارت، برودت، تهویه و نگهداری صنعتی بررسی می‌کنیم. ساختار داخلی، انواع فین، تفاوت با المنت میله‌ای، کاربردها، محاسبه توان، عوامل مؤثر بر قیمت، نکات نصب، انتخاب کابل و فیوز، کنترل دما، عیب‌یابی، علت سوختن و راهنمای سفارش ساخت سفارشی را مرحله‌به‌مرحله توضیح می‌دهیم.

المنت فین دار چیست؟

المنت فین دار نوعی المنت حرارتی است که روی بدنه آن پره‌های فلزی نصب شده‌اند. این پره‌ها که معمولاً به شکل مارپیچ یا صفحات متوالی دور غلاف قرار می‌گیرند، سطح تماس المنت با هوا را افزایش می‌دهند. وقتی سطح تماس بیشتر شود، حرارت تولیدشده توسط المنت سریع‌تر به هوا یا گاز اطراف منتقل می‌شود و دمای سطحی غلاف کمتر تحت فشار قرار می‌گیرد.

در المنت فین دار، منبع اصلی تولید حرارت همان ساختار المنت میله‌ای است؛ یعنی سیم مقاومتی داخل غلاف فلزی قرار دارد و با عایق اکسید منیزیم از بدنه جدا می‌شود. تفاوت اصلی این است که روی غلاف، فین نصب شده تا انتقال حرارت در محیط هوا بهتر انجام شود. به همین دلیل، این مدل برای هوای ساکن یا جریان هوای کند نیز راندمان بهتری نسبت به المنت میله‌ای ساده دارد؛ البته همچنان در بیشتر کاربردهای صنعتی، وجود فن یا جریان هوا برای جلوگیری از داغ شدن بیش از حد ضروری است.

ویژگی های المنت فین دار چیست؟

مهم‌ترین ویژگی المنت فین دار این است که با افزودن سطح فلزی روی غلاف، سطح تبادل حرارت با هوا را افزایش می‌دهد. این ویژگی زمانی بیشترین اثر را دارد که جریان هوا، فاصله فین‌ها، توان المنت و شرایط نصب با هم متناسب باشند.

تفاوت المنت فین دار با المنت میله ای ساده

المنت میله‌ای ساده برای انتقال حرارت به مایعات، قالب‌ها، مخازن یا محیط‌هایی که تماس مستقیم خوبی دارند استفاده می‌شود. اما هوا ضریب انتقال حرارت پایینی دارد؛ یعنی گرما را به سختی از سطح فلز دریافت می‌کند. اگر یک المنت میله‌ای ساده را بدون طراحی مناسب برای گرم کردن هوا استفاده کنید، احتمال دارد سطح المنت بیش از حد داغ شود و انتقال حرارت کافی انجام نشود.

المنت فین دار این مشکل را با افزایش سطح حل می‌کند. فین‌ها مانند رادیاتور عمل می‌کنند و سطح تبادل حرارت را بالا می‌برند. هرچه سطح فین‌ها بیشتر و جریان هوا مناسب‌تر باشد، گرما بهتر منتقل می‌شود. به همین دلیل، در داکت هوا، خشک‌کن صنعتی، کانال‌های گرمایش، فن‌هیتر، گرمخانه و تجهیزات تهویه، المنت فین دار معمولاً انتخاب مناسب‌تری از المنت میله‌ای ساده است.

ساختار و اجزای المنت فین دار

شناخت ساختار المنت فین دار کمک می‌کند هنگام خرید، فقط ظاهر قطعه را ملاک قرار ندهید. کیفیت سیم مقاومتی، عایق داخلی، جنس غلاف، کیفیت جوش یا اتصال فین‌ها و نوع ترمینال همگی روی عمر و عملکرد محصول اثر دارند.

• سیم مقاومتی: بخش تولید حرارت است و معمولاً از آلیاژهای مقاومتی مانند نیکل کروم ساخته می‌شود. کیفیت سیم المنت در پایداری دما و عمر المنت نقش مستقیم دارد.
• عایق اکسید منیزیم: بین سیم مقاومتی و غلاف قرار می‌گیرد و هم عایق الکتریکی است و هم انتقال حرارت را انجام می‌دهد.
• غلاف فلزی: بدنه اصلی المنت است که می‌تواند از استیل، فولاد مقاوم یا آلیاژهای خاص ساخته شود.
• فین یا پره: سطح انتقال حرارت را افزایش می‌دهد. جنس، ضخامت، فاصله و نحوه اتصال فین‌ها اهمیت زیادی دارد.
• اتصالات برق: شامل سیم خروجی، ترمینال، پیچ، رزوه، فلنج یا جعبه ترمینال است.
• محل نصب مکانیکی: بسته به طراحی می‌تواند رزوه‌ای، فلنجی، براکتی، پایه‌دار یا سفارشی باشد.

انتقال حرارت و نقش فین در راندمان

در سیستم‌های گرمایش هوا، انتقال حرارت به سه عامل مهم وابسته است: سطح تماس، اختلاف دما و سرعت جریان هوا. المنت فین دار با افزایش سطح تماس، انتقال حرارت را بهبود می‌دهد. وقتی فن هوا را از روی فین‌ها عبور می‌دهد، گرما از سطح فلز به جریان هوا منتقل می‌شود و دمای خروجی افزایش پیدا می‌کند.

اما افزایش تعداد فین همیشه به معنی راندمان بالاتر نیست. اگر فاصله پره‌ها خیلی کم باشد، گردوغبار و چربی بین آن‌ها جمع می‌شود یا افت فشار هوا زیاد می‌شود. اگر فاصله فین‌ها زیاد باشد، سطح انتقال حرارت کمتر می‌شود. بنابراین در طراحی المنت فین دار باید فاصله پره‌ها، سرعت فن، دمای کاری و نوع آلودگی محیط همزمان بررسی شوند.

انواع المنت فین دار

المنت فین دار بر اساس شکل، نوع اتصال، جنس فین، فرم نصب و کاربرد به چند مدل تقسیم می‌شود. انتخاب نوع مناسب باید بر اساس دستگاه انجام شود، نه فقط قیمت.

المنت میله ای فین دار چیست؟

المنت میله ای فین دار نام رایج همین ساختار لوله‌ای است: سیم مقاومتی و عایق داخل غلاف قرار دارند و فین روی سطح بیرونی غلاف نصب می‌شود. این ترکیب برای انتقال بهتر گرما از المنت به هوا استفاده می‌شود.

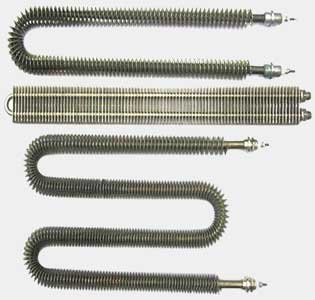

المنت فین دار مارپیچ

در المنت فین دار مارپیچ، فین یا نوار فلزی به‌صورت پیوسته و مارپیچی دور غلاف قرار می‌گیرد. این فرم سطح تبادل حرارت را افزایش می‌دهد و در بسیاری از هیترهای هوایی و خشک‌کن‌ها رایج است. فاصله حلقه‌های فین باید با جریان هوا و میزان آلودگی محیط هماهنگ باشد؛ فین متراکم همیشه به معنی عملکرد بهتر نیست.

المنت فین دار مستقیم

این مدل به‌صورت مستقیم ساخته می‌شود و در کانال هوا، هیترهای صنعتی، خشک‌کن‌ها و مسیرهای خطی جریان هوا کاربرد دارد. نصب آن ساده است و اگر فضای کافی وجود داشته باشد، انتخابی اقتصادی و رایج محسوب می‌شود.

المنت فین دار خم شده

در دستگاه‌هایی که فضای نصب محدود است یا باید المنت با فرم خاصی داخل محفظه قرار بگیرد، مدل خم‌شده استفاده می‌شود. خم‌کاری باید با شعاع مناسب انجام شود تا به غلاف و عایق داخلی آسیب نرسد.

المنت فین دار رزوه ای

این مدل با رزوه یا مهره روی بدنه دستگاه نصب می‌شود و برای تجهیزاتی مناسب است که نیاز به نصب محکم، قابل تعویض و قابل سرویس دارند. در انتخاب مدل رزوه‌ای باید دما، لرزش و جهت قرارگیری المنت بررسی شود.

المنت فین دار فلنجی

در کاربردهای پرتوان یا سیستم‌هایی که چند شاخه المنت باید روی یک صفحه نصب شوند، اتصال فلنجی می‌تواند مناسب باشد. اگر هدف شما گرمایش مخازن صنعتی یا نصب چندشاخه است، صفحه المنت فلنج دار نیز برای مقایسه انتخاب مفید است.

المنت فین دار سفارشی

در بسیاری از دستگاه‌ها، مدل آماده با ابعاد، توان یا فرم نصب هماهنگ نیست. در این حالت، المنت فین دار بر اساس طول، قطر، توان، ولتاژ، جنس غلاف، جنس فین، نوع خم‌کاری، فاصله پره‌ها و نوع اتصال به‌صورت سفارشی ساخته می‌شود.

کاربردهای المنت فین دار

المنت فین دار بیشترین کاربرد را در گرمایش هوا و گاز دارد. هر جا که انتقال حرارت از المنت به هوا باید با سرعت و راندمان بهتر انجام شود، وجود فین‌ها مزیت ایجاد می‌کند.

• هیترهای هوای گرم: تولید هوای گرم در فن‌هیترها، یونیت‌های گرمایشی و تجهیزات صنعتی
• خشک‌کن صنعتی: خشک کردن مواد غذایی، قطعات صنعتی، رنگ، چوب، پلاستیک، سرامیک و محصولات بسته‌بندی
• داکت و کانال هوا: گرمایش جریان هوا در خطوط تهویه، HVAC و سیستم‌های فرآیندی
• گرمخانه و کوره سبک: افزایش دما در محفظه‌هایی که نیاز به گرمایش یکنواخت دارند
• صنایع غذایی: خشک‌کردن، پیش‌گرمایش هوا و کنترل دمای فرآیند
• صنایع پلاستیک و بسته‌بندی: گرمایش هوا در تجهیزات تولید، دوخت، خشک‌کردن و فرآوری
• خودروسازی و رنگ: خشک‌کن رنگ، گرم‌کردن قطعات و سیستم‌های هوای گرم

اگر محیط شما مایع است، المنت فین دار معمولاً انتخاب اصلی نیست. برای آب، روغن و مخازن، مدل‌هایی مانند المنت آبگرمکنی، المنت میله‌ای، المنت فلنج‌دار یا المنت استخری مناسب‌تر هستند. در محیط‌های خورنده و آب شور نیز بررسی المنت تیتانیوم اهمیت دارد.

مزایا و معایب المنت فین دار

مزایای المنت فین دار

• افزایش سطح انتقال حرارت نسبت به المنت میله‌ای ساده
• راندمان بهتر در گرمایش هوا و گاز
• گرمادهی سریع‌تر در مسیرهای دارای فن
• قابلیت تولید در فرم مستقیم، خم‌شده، رزوه‌ای یا سفارشی
• امکان استفاده در خشک‌کن، کانال هوا، فن‌هیتر و گرمخانه
• امکان کنترل دما با ترموستات، ترموکوپل یا کنترلر PID
• کاهش فشار حرارتی روی غلاف در صورت طراحی درست جریان هوا

معایب و محدودیت‌های المنت فین دار

• نیاز به جریان هوای کافی برای جلوگیری از داغ شدن بیش از حد
• حساسیت به تجمع گردوغبار، چربی و آلودگی بین فین‌ها
• احتمال کاهش راندمان در صورت گرفتگی مسیر هوا
• فضای نصب بیشتر نسبت به المنت میله‌ای ساده
• نامناسب بودن برای غوطه‌وری مستقیم در مایع در بیشتر مدل‌ها
• نیاز به انتخاب دقیق توان، فاصله فین و جنس غلاف

نکات مهم در انتخاب المنت فین دار

انتخاب درست المنت فین دار باعث کاهش مصرف انرژی، افزایش عمر المنت، کنترل بهتر دما و جلوگیری از توقف دستگاه می‌شود. قبل از خرید، این معیارها را بررسی کنید:

محاسبه توان المنت فین دار

برای محاسبه توان المنت فین دار در گرمایش هوا، باید بدانید چه مقدار هوا در واحد زمان عبور می‌کند و قرار است دمای آن چند درجه افزایش یابد. رابطه پایه برای گرمایش هوا به شکل زیر است:

P = ṁ × Cp × ΔT

• P توان حرارتی بر حسب وات است.
• ṁ دبی جرمی هوا بر حسب کیلوگرم بر ثانیه است.
• Cp ظرفیت گرمایی ویژه هوا است.
• ΔT اختلاف دمای ورودی و خروجی هوا است.

در محاسبه واقعی باید اتلاف حرارت کانال، عایق نبودن بدنه، رطوبت هوا، افت فشار، دمای محیط و راندمان انتقال حرارت نیز لحاظ شود. همچنین توان انتخابی نباید آن‌قدر زیاد باشد که در صورت کاهش سرعت فن، دمای سطحی المنت خطرناک شود. در سیستم‌های صنعتی، استفاده از ترموستات حدی و فلو سوئیچ برای جلوگیری از روشن ماندن المنت بدون جریان هوا توصیه می‌شود.

برای محاسبه جریان الکتریکی در مدار تک‌فاز از رابطه I = P ÷ V استفاده می‌شود. برای مثال، المنت ۳۰۰۰ وات تک‌فاز با برق ۲۲۰ ولت حدود ۱۳.۶ آمپر جریان می‌کشد. اگر چند المنت فین دار در یک داکت نصب می‌شوند، جریان کل باید در انتخاب کابل، فیوز، کنتاکتور و تابلو لحاظ شود.

سیم‌کشی، کنترل دما و ایمنی برق

المنت فین دار در بسیاری از کاربردها توان بالایی دارد و در تماس با هوای گرم کار می‌کند. بنابراین بخش برق باید با دقت طراحی شود. استفاده از کابل ضعیف، ترمینال شل یا نبود کنترل دما می‌تواند باعث آتش‌سوزی، سوختن المنت یا آسیب به دستگاه شود.

• ولتاژ ورودی باید با ولتاژ نامی المنت یکسان باشد.
• کابل و فیوز بر اساس جریان واقعی انتخاب شوند.
• برای توان‌های بالا از کنتاکتور یا SSR مناسب استفاده شود.
• ترموستات یا کنترلر دما نباید مستقیم بار سنگین را قطع و وصل کند، مگر برای آن طراحی شده باشد.
• اتصال ارت بدنه دستگاه، شاسی و تابلو برق بررسی شود.
• ترمینال‌ها در معرض جریان مستقیم حرارت یا رطوبت قرار نگیرند.
• در داکت هوا، بهتر است عملکرد المنت به روشن بودن فن وابسته باشد.
• در سیستم‌های حساس از ترموستات حدی یا قطع‌کن اضطراری دمای بالا استفاده شود.

قیمت المنت فین دار به چه عواملی بستگی دارد؟

قیمت المنت فین دار ثابت نیست و بر اساس مشخصات فنی، متریال و سفارشی بودن تعیین می‌شود. دو المنت ممکن است از نظر ظاهر مشابه باشند، اما به دلیل تفاوت در توان، جنس فین، تراکم پره، نوع اتصال یا کیفیت ساخت، قیمت متفاوتی داشته باشند.

راهنمای خرید المنت فین دار

برای خرید المنت فین دار، ابتدا مشخص کنید المنت در چه دستگاهی نصب می‌شود و چه مقدار هوا باید گرم شود. اگر نمونه قبلی دارید، تصویر، ابعاد، توان، ولتاژ و نوع اتصال آن را آماده کنید. اگر نمونه قبلی سوخته است، فقط همان مشخصات را تکرار نکنید؛ علت خرابی را هم بررسی کنید. ممکن است مشکل از نبود جریان هوا، توان نامناسب یا نصب اشتباه باشد.

• نوع کاربرد را مشخص کنید؛ خشک‌کن، فن‌هیتر، داکت، گرمخانه یا دستگاه خاص.
• طول، قطر، فرم خم و فضای نصب را دقیق اندازه‌گیری کنید.
• توان و ولتاژ دستگاه را از روی پلاک یا تابلو بررسی کنید.
• دمای هوای ورودی و دمای خروجی مورد نیاز را مشخص کنید.
• سرعت فن یا دبی هوا را در صورت امکان اعلام کنید.
• جنس غلاف و فین را بر اساس رطوبت، خوردگی و دما انتخاب کنید.
• نوع اتصال، ترمینال، سیم خروجی، رزوه یا فلنج را مشخص کنید.
• شرایط آلودگی محیط مثل گردوغبار، چربی یا مواد شیمیایی را اعلام کنید.

سفارش ساخت المنت فین دار سفارشی

در بسیاری از دستگاه‌ها، المنت آماده دقیقاً با ابعاد و شرایط کاری سازگار نیست. در این حالت، سفارش ساخت المنت فین دار سفارشی بهترین راه‌حل است. برای ساخت دقیق، اطلاعات زیر لازم است:

• طول کلی المنت و طول بخش فین‌دار
• قطر غلاف و قطر نهایی با فین
• توان بر حسب وات یا کیلووات
• ولتاژ کاری؛ تک‌فاز یا سه‌فاز
• جنس غلاف و جنس فین
• فاصله فین‌ها و تراکم پره‌ها
• شکل نهایی؛ مستقیم، U شکل، خم‌شده یا فرم خاص
• نوع اتصال؛ رزوه، مهره، فلنج، پایه، ترمینال یا سیم خروجی
• دمای کاری، نوع فن و شرایط محیطی
• تعداد مورد نیاز و تصویر نمونه قبلی

نصب و نگهداری المنت فین دار

نصب صحیح المنت فین دار برای عملکرد ایمن و افزایش طول عمر آن ضروری است. المنت باید در مسیر مناسب جریان هوا قرار بگیرد، فاصله کافی از مواد قابل اشتعال داشته باشد و در معرض رطوبت مستقیم یا ضربه مکانیکی نباشد.

• قبل از نصب، برق دستگاه را کاملاً قطع کنید.
• المنت را در مسیر جریان هوا نصب کنید، نه در نقطه کور و بدون گردش.
• از تماس مستقیم فین‌ها با بدنه یا قطعات قابل اشتعال جلوگیری کنید.
• سیم و ترمینال را از حرارت مستقیم و جریان داغ دور نگه دارید.
• از فیوز، کابل، کنتاکتور و کنترلر مناسب استفاده کنید.
• فین‌ها را به صورت دوره‌ای از گردوغبار و چربی پاک کنید.
• در خشک‌کن‌ها، گرفتگی فیلتر و کاهش جریان هوا را بررسی کنید.
• بعد از راه‌اندازی، دمای ترمینال و کابل را کنترل کنید.
• در صورت تغییر رنگ شدید، بوی سوختگی یا قطع مکرر فیوز، دستگاه را خاموش و عیب‌یابی کنید.

عیب‌یابی و علت سوختن المنت فین دار

سوختن المنت فین دار معمولاً فقط به کیفیت ساخت مربوط نیست. در بسیاری از موارد، نصب اشتباه، نبود جریان هوا یا انتخاب توان نامناسب علت اصلی است.

لینک‌های داخلی مرتبط برای انتخاب بهتر المنت

برای مقایسه و انتخاب دقیق‌تر، این صفحات بیشترین ارتباط مستقیم را با المنت فین‌دار دارند:

اگر محیط اصلی گرمایش مایع است، مدل فین‌دار معمولاً انتخاب اصلی نیست و نوع غلاف، چگالی توان و روش نصب باید جداگانه بررسی شود.

سوالات متداول درباره المنت فین دار

ویژگی های المنت فین دار چیست؟

افزایش سطح تبادل حرارت با هوا، امکان ساخت به شکل میله‌ای و فین مارپیچ، قابلیت ساخت سفارشی و نیاز به جریان هوای مناسب از مهم‌ترین ویژگی‌های آن هستند.

المنت فین دار مارپیچ چیست؟

مدلی است که فین فلزی به‌صورت مارپیچی دور غلاف المنت قرار می‌گیرد. این ساختار سطح انتقال حرارت را افزایش می‌دهد و در هیترهای هوایی، داکت و خشک‌کن‌ها کاربرد دارد.

المنت میله ای فین دار چیست؟

المنت میله‌ای فین‌دار یک المنت لوله‌ای است که روی غلاف آن فین نصب شده تا گرما بهتر به جریان هوا منتقل شود. مشخصات واقعی آن با توان، ولتاژ، ابعاد، جنس غلاف و نوع فین تعیین می‌شود.

المنت فین دار برای چه کاربردی مناسب است؟

المنت فین دار بیشتر برای گرمایش هوا، خشک‌کن صنعتی، هیتر کانالی، فن‌هیتر، گرمخانه، سیستم تهویه و تجهیزاتی مناسب است که نیاز به انتقال حرارت سریع از المنت به جریان هوا دارند.

تفاوت المنت فین دار با المنت میله ای چیست؟

المنت فین دار روی بدنه خود پره دارد و سطح انتقال حرارت بیشتری ایجاد می‌کند. به همین دلیل برای گرمایش هوا مناسب‌تر است. المنت میله‌ای ساده بیشتر برای مخزن، آب، روغن، قالب یا کاربردهای عمومی استفاده می‌شود.

قیمت المنت فین دار چگونه محاسبه می‌شود؟

قیمت بر اساس طول، قطر، توان، ولتاژ، جنس غلاف، جنس فین، تعداد و فاصله فین‌ها، نوع اتصال، خم‌کاری، تیراژ و سفارشی بودن محصول تعیین می‌شود.

چرا المنت فین دار زود می‌سوزد؟

نبود جریان هوای کافی، توقف فن، انتخاب توان نامناسب، گرفتگی فیلتر، تجمع گردوغبار، ولتاژ اشتباه، نبود کنترل دما و نصب اشتباه از دلایل رایج سوختن زودهنگام المنت فین دار هستند.

آیا المنت فین دار قابل ساخت سفارشی است؟

بله. این المنت را می‌توان بر اساس طول، قطر، توان، ولتاژ، جنس غلاف، جنس فین، فاصله پره‌ها، نوع اتصال، شکل خم‌کاری و شرایط کاری دستگاه به‌صورت سفارشی تولید کرد.

آیا المنت فین دار برای آب یا روغن مناسب است؟

در بیشتر موارد خیر. المنت فین دار معمولاً برای گرمایش هوا و گاز طراحی می‌شود. برای آب، روغن یا مخزن، المنت میله‌ای، فلنج‌دار، آبگرمکنی یا استخری گزینه مناسب‌تری است.

جمع‌بندی خرید المنت فین دار

المنت فین دار انتخابی مناسب برای گرمایش هوا، داکت، خشک‌کن، فن‌هیتر و سیستم‌های صنعتی است که نیاز به انتقال حرارت سریع و مؤثر دارند. فین‌ها با افزایش سطح تماس، راندمان گرمایش هوا را بهتر می‌کنند؛ اما عملکرد درست این المنت به جریان هوای کافی، انتخاب توان مناسب، نصب ایمن، کنترل دما و تمیز بودن فین‌ها وابسته است. برای خرید مطمئن، باید توان، ولتاژ، طول، قطر، جنس غلاف، جنس فین، نوع اتصال، شرایط محیطی و دمای کاری به‌درستی مشخص شود. اگر مدل آماده با دستگاه شما سازگار نیست، سفارش ساخت المنت فین دار سفارشی بهترین راه‌حل خواهد بود.
